Provođenje brodskih kontrolnih kablova je ključni aspekt izgradnje i održavanja broda. Kao dobavljač kontrolnog kabla na brodu, iz prve ruke sam se uverio u važnost pravilnog postavljanja kablova u obezbeđivanju sigurnosti, pouzdanosti i efikasnosti brodskih električnih sistema. Na ovom blogu ću podijeliti neka ključna razmatranja i najbolje prakse za usmjeravanje brodskih kontrolnih kablova.
Razumijevanje osnova brodskih kontrolnih kablova

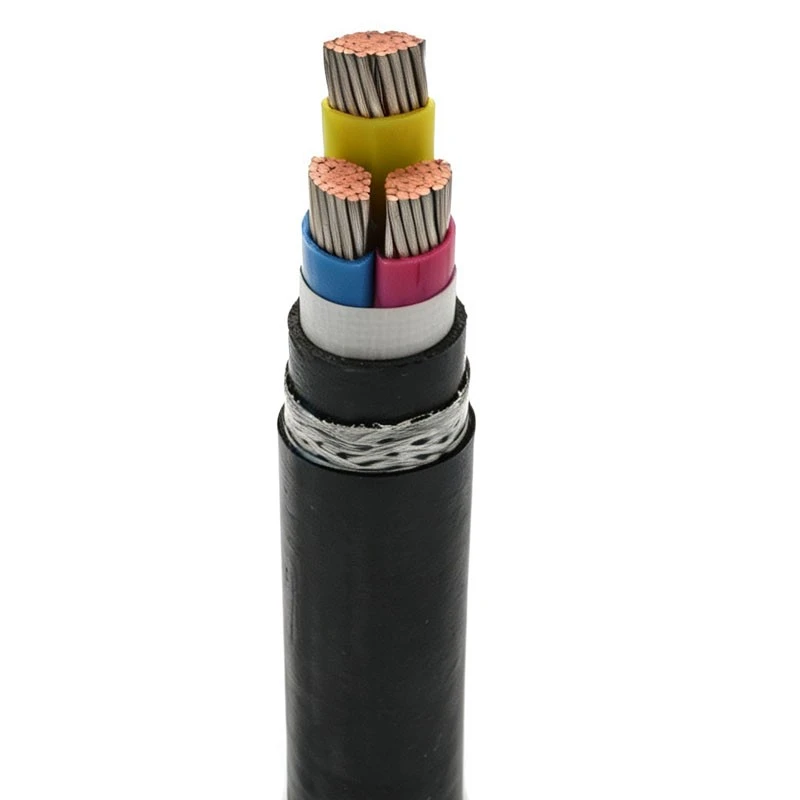

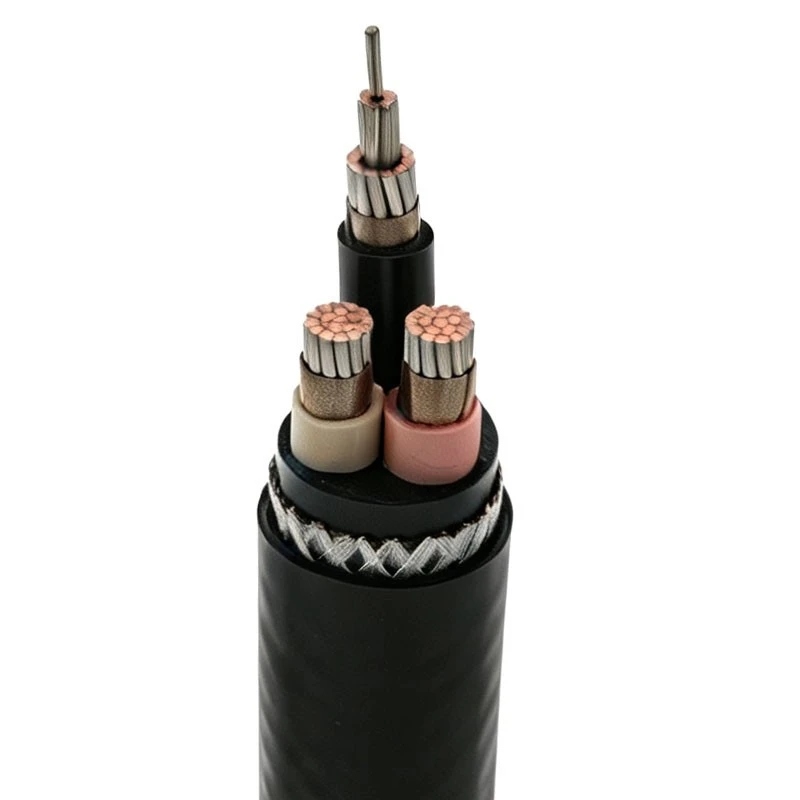

Prije nego što uđete u proces usmjeravanja, bitno je razumjeti vrste brodskih kontrolnih kablova koji su dostupni. Nudimo širok spektar kablova dizajniranih da zadovolje specifične zahtjeve morskog okruženja, kao što suOffshore Marine Cable,Marine Approved Cables,Marine Boat Cable,3 Core Marine Cable, i3-žilni kalajisani morski kabel. Ovi kablovi su konstruisani da izdrže teške uslove, uključujući koroziju slane vode, visoku vlažnost i ekstremne temperature.
Planiranje kablovske trase
Prvi korak u usmjeravanju brodskih kontrolnih kablova je izrada detaljnog plana. Ovaj plan treba uzeti u obzir sljedeće faktore:
- Funkcionalnost: Odredite svrhu svakog kabla i njegovo odredište. Razmotrite opremu na koju će se povezati i signale koje će prenositi.
- Sigurnost: Uvjerite se da trasa kabela izbjegava područja sklona mehaničkim oštećenjima, kao što su oštre ivice, pokretni dijelovi ili područja s velikim prometom. Takođe, držite kablove dalje od izvora toplote, zapaljivih materijala i područja sa visokim rizikom od prodora vode.
- Pristupačnost: Planirajte rutu kako biste omogućili lak pristup za instalaciju, održavanje i buduće modifikacije. Izbjegavajte provođenje kablova kroz skučene prostore ili područja do kojih je teško doći.
- Razdvajanje: Odvojite kablove za napajanje od kontrolnih kablova kako biste smanjili elektromagnetne smetnje (EMI). Koristite nosače kablova, vodove ili pregrade da održite sigurnu udaljenost između različitih vrsta kablova.
- Dužina: Minimizirajte dužinu kablovske trase kako biste smanjili gubitak signala i pad napona. Međutim, uzmite u obzir i potrebu za labavošću kako bi se omogućilo kretanje i širenje strukture broda.
Metode instalacije kablova
Postoji nekoliko metoda za ugradnju brodskih kontrolnih kablova, od kojih svaka ima svoje prednosti i nedostatke. Najčešće metode uključuju:
- Cable Trays: Nosači kablova su popularan izbor za organizovano usmeravanje više kablova. Oni pružaju stabilnu platformu za kablove i omogućavaju jednostavnu instalaciju i održavanje. Nosači kablova mogu se postaviti vodoravno ili okomito, ovisno o rasporedu broda.
- Cevi: Cevi se koriste za zaštitu kablova od mehaničkih oštećenja, vlage i EMI. Obično su napravljeni od metala ili plastike i mogu se instalirati u različitim konfiguracijama. Cevi su dobra opcija za provođenje kablova kroz područja gdje su izloženi teškim uvjetima ili gdje postoji opasnost od požara.
- Kanali: Kanali su slični kanalima, ali su obično veće veličine i mogu primiti više kablova. Često se koriste za usmjeravanje kablova na velikim brodovima ili u područjima gdje postoji veliki obim kabelskog prometa. Kanali mogu biti izrađeni od metala, plastike ili stakloplastike i mogu se ugraditi pod zemlju ili na površinu.
- Direct Burial: Direktno ukopavanje je metoda ugradnje kablova direktno u zemlju bez upotrebe vodova ili nosača kablova. Ova metoda se obično koristi za primjenu na otvorenom ili u područjima gdje postoji nizak rizik od mehaničkih oštećenja. Međutim, kablovi za direktno ukopavanje moraju biti posebno dizajnirani za ovu svrhu i moraju biti postavljeni na dovoljnoj dubini kako bi se spriječila oštećenja.
Osiguravanje kablova
Kada se kablovi usmere, moraju se učvrstiti kako bi se sprečilo pomeranje i oštećenje. Sljedeće tehnike mogu se koristiti za osiguranje brodskih kontrolnih kablova:
- Cable Clamps: Obujmice za kablove se koriste da drže kablove na mestu i sprečavaju njihovo trljanje jedan o drugi ili o oštre ivice. Obično su napravljeni od metala ili plastike i mogu se postaviti pomoću vijaka, vijaka ili ljepila.
- Kravate i trake: Vezice i trake se koriste za spajanje kablova u snopove i njihovo organizovanje. Obično su napravljeni od najlona ili poliestera i mogu se lako podesiti ili ukloniti po potrebi.
- Cable Supports: Nosači kablova se koriste za pružanje dodatne podrške kablovima i sprečavanje njihovog progiba ili spuštanja. Mogu se postavljati u pravilnim intervalima duž kablovske trase i mogu biti izrađeni od metala, plastike ili drveta.
- Grommets: Ulošci se koriste za zaštitu kablova od habanja i oštećenja gdje prolaze kroz rupe ili otvore u pregradama, palubama ili drugim strukturama. Obično su napravljeni od gume ili plastike i mogu se instalirati jednostavnom metodom pritiskanja ili uskočenja.
Ispitivanje i puštanje u rad
Nakon što su kablovi instalirani i osigurani, moraju se testirati i pustiti u rad kako bi se osiguralo da ispravno funkcionišu. Trebalo bi uraditi sljedeće testove:
- Testiranje kontinuiteta: Testiranje kontinuiteta se koristi da bi se potvrdilo da postoji potpuna električna putanja između dva kraja kabla. Ovaj test se može izvesti pomoću testera kontinuiteta ili multimetra.
- Ispitivanje otpornosti izolacije: Ispitivanje otpora izolacije se koristi za mjerenje otpora izolacije kabela na protok električne struje. Ovaj test se može izvesti pomoću testera otpora izolacije.
- Testiranje funkcionalnosti: Testiranje funkcionalnosti se koristi za provjeru da kabel ispravno prenosi signale i da oprema na koju je povezan ispravno funkcionira. Ovaj test se može izvesti pomoću generatora signala i osciloskopa ili mrežnog analizatora.
Održavanje i pregled
Kada su kablovi instalirani i pušteni u rad, moraju se redovno održavati i pregledavati kako bi se osigurala njihova stalna sigurnost i pouzdanost. Treba obaviti sljedeće poslove održavanja i inspekcije:
- Vizuelni pregled: Vizuelna inspekcija se koristi za provjeru znakova oštećenja, habanja ili korozije na kablovima i njihovim povezanim komponentama. Ovu inspekciju treba obavljati redovno, posebno nakon bilo kakvih većih događaja ili aktivnosti održavanja.
- Zatezanje i podešavanje: Zatezanje i podešavanje stezaljki za kablove, vezica i nosača može biti potrebno tokom vremena kako bi se osiguralo da kablovi ostanu ispravno pričvršćeni. Ovaj zadatak treba redovno obavljati kako bi se spriječilo kretanje i oštećenje.
- Čišćenje i podmazivanje: Može biti potrebno čišćenje i podmazivanje kablova i njihovih povezanih komponenti kako bi se spriječilo nakupljanje prljavštine, krhotina i vlage. Ovaj zadatak treba obavljati redovno, posebno u područjima gdje postoji visok rizik od kontaminacije.
- Zamjena oštećenih komponenti: Sve oštećene ili istrošene komponente, kao što su stezaljke za kablove, vezice, oslonci ili konektori, treba odmah zamijeniti kako bi se spriječilo dalje oštećenje kablova i električnog sistema.
Zaključak
Provođenje brodskih kontrolnih kablova je složen i kritičan zadatak koji zahtijeva pažljivo planiranje, instalaciju i održavanje. Prateći najbolje prakse navedene na ovom blogu, možete osigurati da su električni sistemi vašeg broda sigurni, pouzdani i efikasni. Kao dobavljač kontrolnog kabla na brodu, posvećeni smo pružanju visokokvalitetnih kablova i stručnih saveta koji će vam pomoći da ispunite vaše specifične zahteve. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć oko vašeg projekta postavljanja kablova, slobodno nas kontaktirajte za raspravu o nabavci.
Reference
- Priručnik za brodsku elektriku i elektroniku, treće izdanje, Stan Horvath
- Brodski električni sistemi: dizajn, instalacija i održavanje, John D. Patton
- Električne instalacije u brodovima - Dio 1: Opšti zahtjevi, Međunarodna elektrotehnička komisija (IEC)
