Hej, ako ste ikada zurili u neurednu pomorsku električnu ploču kasno noću na svom brodu, pokušavajući shvatiti zašto vam navigacijska svjetla trepere ili vam kaljužna pumpa isključuje usred oluje, vjerovatno ste se zapitali: “Kako dovraga da izaberem pravu veličinu kabla za ovaj sistem?” Već godinama sam u igrici za pomorsku kablovsku – snabdevanjeMarine Rated Cableskiperima, graditeljima čamaca i momcima iz brodogradilišta širom obale – i budimo realni, ne postoji jedinstvena varalica za sve, ali postoji solidan, praktičan proces koji je spasio tone ljudi od glavobolje (i skupih popravki) niz liniju.
Prvo, da razjasnimo jednu stvar: morski električni sistemi su mnogo drugačiji od onih u vašoj kući. Slana voda, stalne vibracije, vlaga i to povremeno prskanje (ili potpuno potapanje, ako stvari idu na jug) znače obične stare produžne kablove ili kućnu žicu? Neće ga smanjiti. Zato uvek guramoMarine Rated Cablekao osnovnu liniju. Ali čak i među stvarima koje su ocijenjene za brodove, veličina je jako bitna - premala žica će se pregrijati, uzrokovati pad napona koji ubija vašu elektroniku, pa čak i izazvati požar. Prevelika je samo gubljenje novca i teže je proći kroz uske pregrade. Pa hajde da ovo raskinemo korak po korak, bez fensi žargona (preskočiću čudne električne pojmove gde mogu i objasniću one koje moram da koristim).
Počnite s osnovama: prvo su vam potrebna dva osnovna broja. Ovdje nema nagađanja – izvadite električni nacrt vašeg broda ili ako nešto prepravljate, uzmite multimetar (ili iskopati priručnik za uređaj koji napajate) da dobijete ove dvije stvari. Prvo, ukupna struja koju vaš sistem povlači, mjerena u amperima. To nije samo jedan gadžet – zbrojite svaku pojedinu stvar na tom krugu: navigacijska svjetla, radio, invertere, kaljužne pumpe, čak i taj mali frižider koji koristite kada ste usidreni. Ako imate trolling motor od 50 ampera i GPS od 10 ampera, to je ukupno 60 ampera za to kolo. Drugo, potrebna vam je dužina kabla – koliko je udaljen od baterije (ili prekidača) do tog uređaja? Ako je to mali ribarski čamac, možda 5 stopa; ako se radi o jedrilici od 50 stopa s daljinskim sidrenim svjetlom na pramcu, to bi moglo biti 40 stopa. Preskakanje bilo kojeg od ovih brojeva je recept za odabir pogrešne veličine.
Evo gdje ljudi stalno zabrljaju: misle “više pojačala = veći kabel” ili “duže vrijeme = veći kabel”, ali to je kombinacija oba. Dio fizike je jednostavan: struja gubi malo energije dok teče kroz žicu, a taj gubitak se pretvara u toplinu. Ako je radnja duga, struji treba dalje, pa je pad veći—a ako povlačite puno ampera, ta se toplina brže nakuplja. Previše toplote i izolacija na vašem kablu se topi, izlaže bakar i kratak spoj. Prevelik pad napona, i taj radar od 1.000 dolara se neće uključiti kako treba, ili će vam se baterija isprazniti brže nego što bi trebala. Većina marinaca se slaže da ne želite pad napona preko 3% za 12V sisteme, 6% za 24V ili 48V (pošto viši napon ima manji pad za početak). To je pravilo u koje se kunem.
Testirajmo ovo na primjeru, jer brojevi to čine stvarnim. Recimo da pokrećete sidreno svjetlo od 12 V koje vuče 2 ampera, a dužina od vašeg panela do pramca je 25 stopa. Hajde da to uključimo: 2 ampera, 25 stopa. Gledajući standardne morske tablice dimenzija kablova, to je kao 16-gauge. Lako, zar ne? Sada, ako je to isto svjetlo bilo LED reflektor od 10 ampera za palubu, a dužina je 50 stopa? 10 ampera, 50 stopa—skačete do 10-gauge. Ako je to kaljužna pumpa od 40 ampera na jedrilici od 60 stopa? 40 ampera, 60 stopa—trebat će vam 4-gauge, nema sumnje. Ali čekajte, nemojte samo uzeti nasumični grafikon s Googlea – pobrinite se da je karta posebno za upotrebu u moru, a ne za automobilsku ili stambenu upotrebu. Automobilske karte možda ne uzimaju u obzir uvjete slane vode ili čamce s većom toplinom, a stambeni potpuno ne dolaze u obzir.
Još jedan veliki faktor na kojem vidim da vlasnici čamaca spavaju: gdje prolazi kabel. Da li je na otvorenom, zakopan u pregradu ili sedi pored izduvne grane? Ako je u blizini izvora topline, potreban vam je malo deblji kabel da biste podnijeli dodatnu toplinu. Ako će se mnogo savijati - poput kabla koji povezuje sklopivu platformu za plivanje ili luk koji se može uvlačiti - trebat će vamMarine Flex Cable, koji ima bakrene žice sa dodatnim nitima koje izdrže konstantno savijanje bez lomljenja. Uobičajeni brodski kabel je krut, nije napravljen za savijanje cijeli dan svaki dan. Na primjer, ako napajate udaljeni reflektor na teleskopskom stupu, o fleksibilnom kabelu se ne može pregovarati, a ne samo da je lijepo imati.
Kalajsiranje bakrenih žica je još jedna neophodna za upotrebu u moru. Nekalajisani bakar će vrlo brzo korodirati u slanoj vodi, pretvarajući se iz sjajnog bakra u mrvljivo zelenu prljavštinu za godinu ili dvije. Zato naše6MM kalajisani morski kabel(i svi naši kalajisani morski kablovi) su idealni za dugoročnu pouzdanost. Pokalajni bakar mnogo bolje podnosi so, vlagu i vibracije, tako da vaše veze ostaju čvrste, a vaša snaga ostaje konzistentna. Ako preskočite kalajisanu žicu, mijenjat ćete kablove svakih nekoliko godina, što je i muka i gubitak novca.

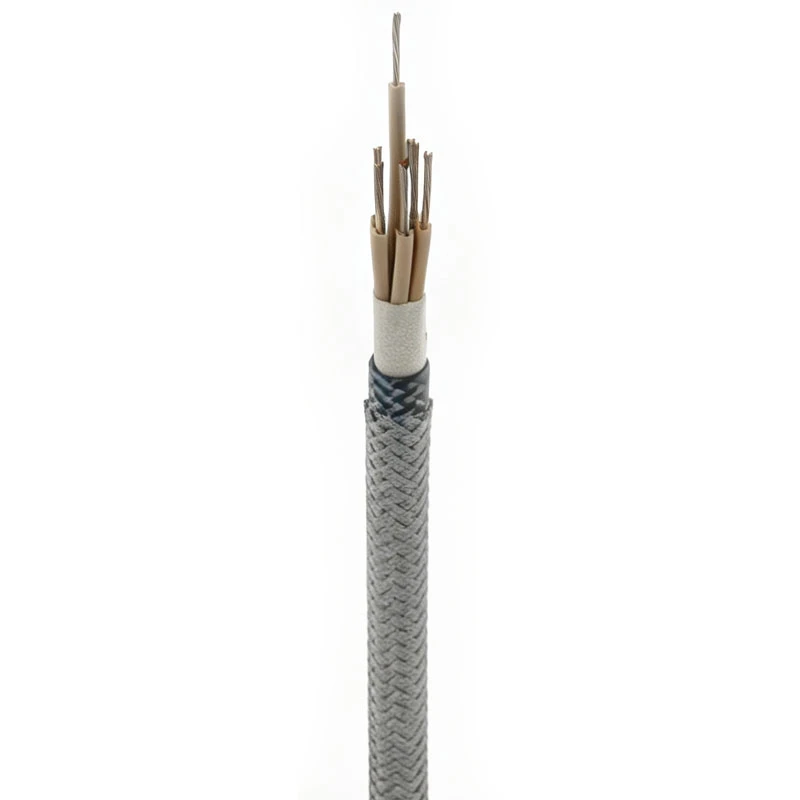

Sada, hajde da razgovaramo o specifičnim tipovima sistema, jer je veličina za mali 12V dnevni čamac mnogo drugačija od velikog 48V koćara. Na primjer, brodski kontrolni kablovi—to su oni koji pokreću prekidače, alarme i navigacijske kontrole između kormila i strojarnice. Uvijek preporučujemUpravljački kabel na broduza to, budući da su napravljeni da rukuju niskonaponskim kontrolnim signalima bez smetnji, i imaju dodatnu izolaciju kako bi se izdržali u teškim uslovima strojarnice. Za osnovni dnevni čamac od 12 V s baterijom, kaljužnom pumpom, GPS-om i svjetlima, vjerojatno tražite kabel od 16, 14 i 12 za male stvari, a možda i 8 za glavni dovod iz baterije. Za sistem od 24 ili 48 V na većem brodu, zapravo možete koristiti nešto manji mjerač od 12 V, što je dobro znati ako nadograđujete svoje električno podešavanje.
Čekajte, također: nikada nemojte smanjiti "samo da biste uštedjeli nekoliko dolara". Dolazili su mi momci nakon što su ubacili mali kabl, kabl im se pregrejao, rastopio se kroz pregradu i umalo zapalio. Osiguranje to nije pokrilo jer je to bio DIY posao s pogrešnom žicom, i morali su ponovo ožičiti cijeli brod. To je mnogo skuplje od kupovine kabla prave veličine unapred. I da, morski kabl je malo skuplji od robe u prodavnici gvožđara, ali vredi svakog penija. Određen je za uslove, kalajisan je, ima odgovarajuću izolaciju - ovde dobijate ono što plaćate.
Hajdemo ponovo da prođemo kroz proces korak po korak kako bismo bili sigurni da se drži, bez obzira na to koji je vaš projekat. 1. Zbrojite sva pojačala za to specifično kolo—ne miješajte kola, upravljajte jednom po jednom. 2. Izmjerite tačnu dužinu kabla, od jednog kraja do drugog (udvostručite ako ga provlačite kroz gomilu pregrada i uglova, jer će vam trebati dodatni za spajanje na terminale). 3. Provjerite gdje je kabl postavljen: blizu vrućine? Treba deblji. Flexing? Nabavite flex kabl. Idete u vlažan prostor? Držite se konzerviranih stvari za more. 4. Potražite dijagram pada napona specifičan za pomorstvo ili upotrijebite online kalkulator veličine morskog kabela (samo provjerite je li za pomorstvo, a ne za druge svrhe). 5. Podignite sljedeću mjeru ako ste na ivici—bolje malo predebeo nego pretanak.
I jedan profesionalni savjet iz godina u igri: uvijek označite svaki kabel kada završite. Upotrijebite termoskupljajuću etiketu ili marker za pomorstvo koji neće izblijedjeti na suncu ili soli. Kada kasnije zamjenjujete dio ili rješavate problem, bit će vam drago što ste zapisali čemu služi svaki kabel, koji je mjerni dio i gdje se kreće. Nema više nagađanja koji kabel ide do navigacijskog svjetla u odnosu na svjetlo u kabini kada nešto prestane da radi.
Ako još uvijek niste sigurni ili imate čudno podešavanje—poput prilagođenog pretvarača, velikog trolling motora ili kućnog pomoćnog sistema za napajanje—pozovite. Specijalizirani smo za brodske kablove, tako da vam možemo pomoći da odaberete tačnu veličinu i tip koji vam je potreban, bilo da je standardni3 Core Marine Cableza jednostavne krugove ili prilagođene dužine za veće projekte. Radili smo sa svima, od vikend skipera do profesionalnih brodograditelja, tako da znamo šta funkcionira na vodi, a ne samo na papiru. Nemojte riskirati s električnim sustavom vašeg broda – nabavite pravi kabel, odgovarajuće veličine, od dobavljača koji poznaje pomorsku opremu iznutra i izvana.
Sada, da završimo ovo, hajde da pogodimo ključne stvari da ne zaboravite: morski kabl nije običan kabl, uvek koristite ocenjene stvari. Pojačala i dužina rada su dva o kojoj se ne može pregovarati za dimenzioniranje. 3% pad napona max za 12V, 6% za više napone. Konzervirani bakar je obavezan za slanu vodu. Savitljivi kabl ako se kreće. Preskočite žicu jeftine prodavnice hardvera—to će vas dugoročno koštati više. Ako vam je potrebna pomoć, samo se obratite i mi ćemo vas provesti kroz nju.
Reference
- Smjernice za pomorske električne instalacije Američkog ureda za otpremu (ABS).
- Nacionalno udruženje za zaštitu od požara (NFPA) 302: Zabava i komercijalni obrt
- Standardno dimenzioniranje kablova za mala plovila Marine Electrical Society (MES).
